Charakterystyka produktu:

Typ:

poliuretanowe płytki dla niewidomych

Materiał:

poliuretan

Wymiary:

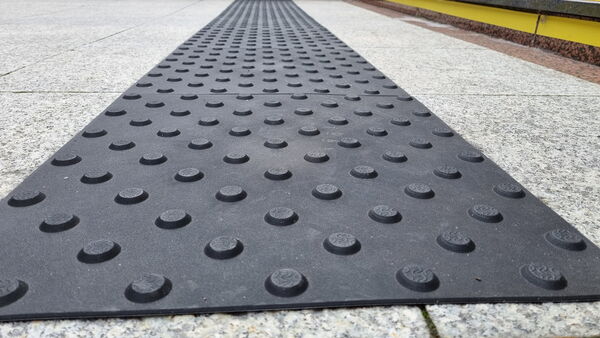

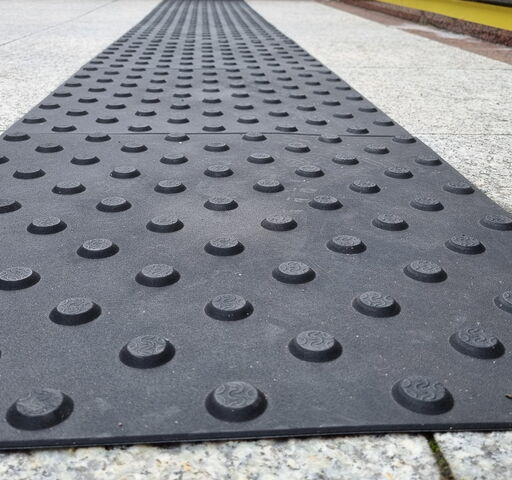

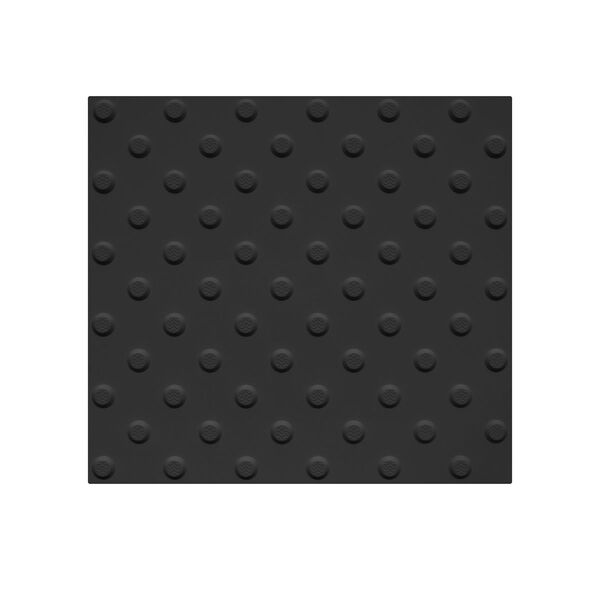

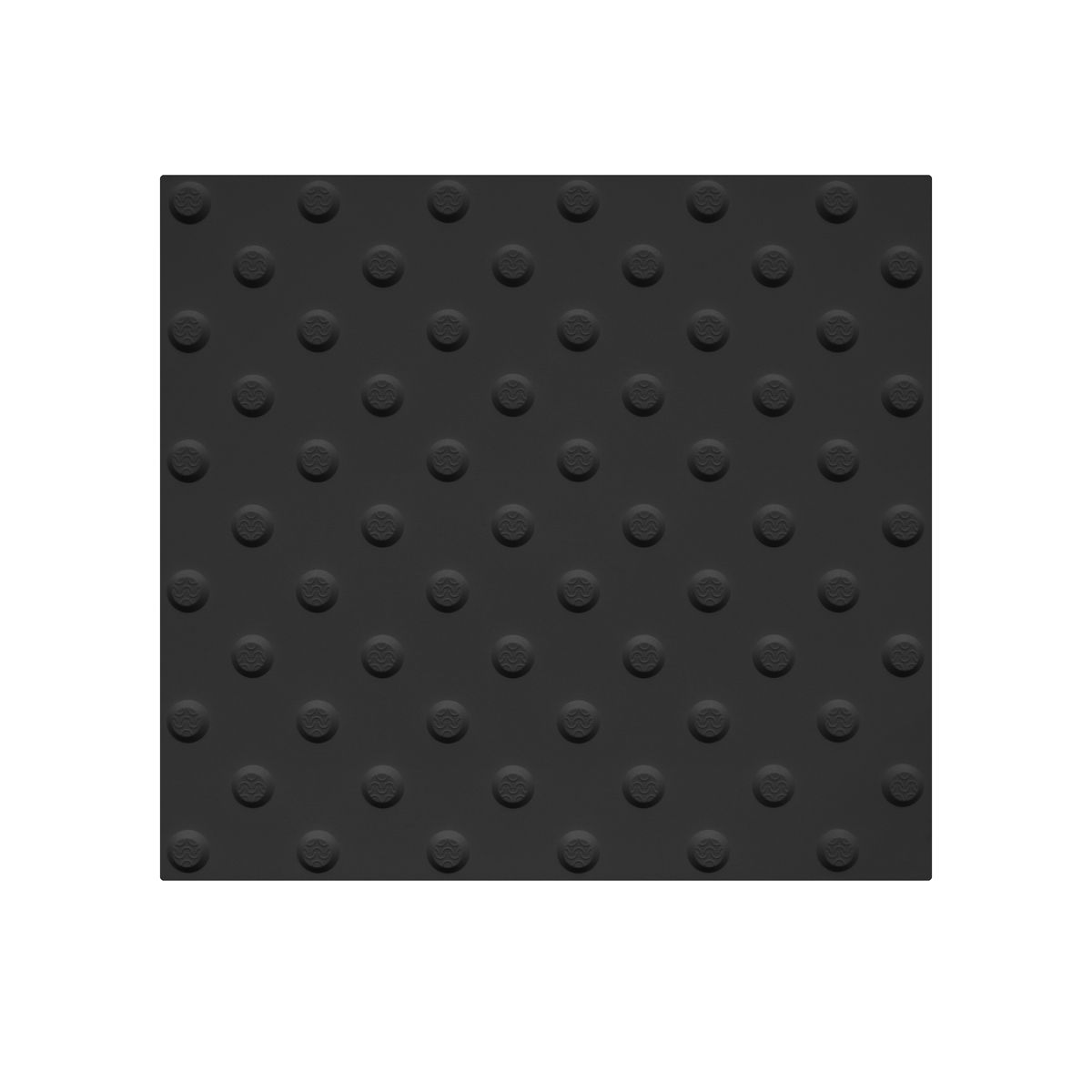

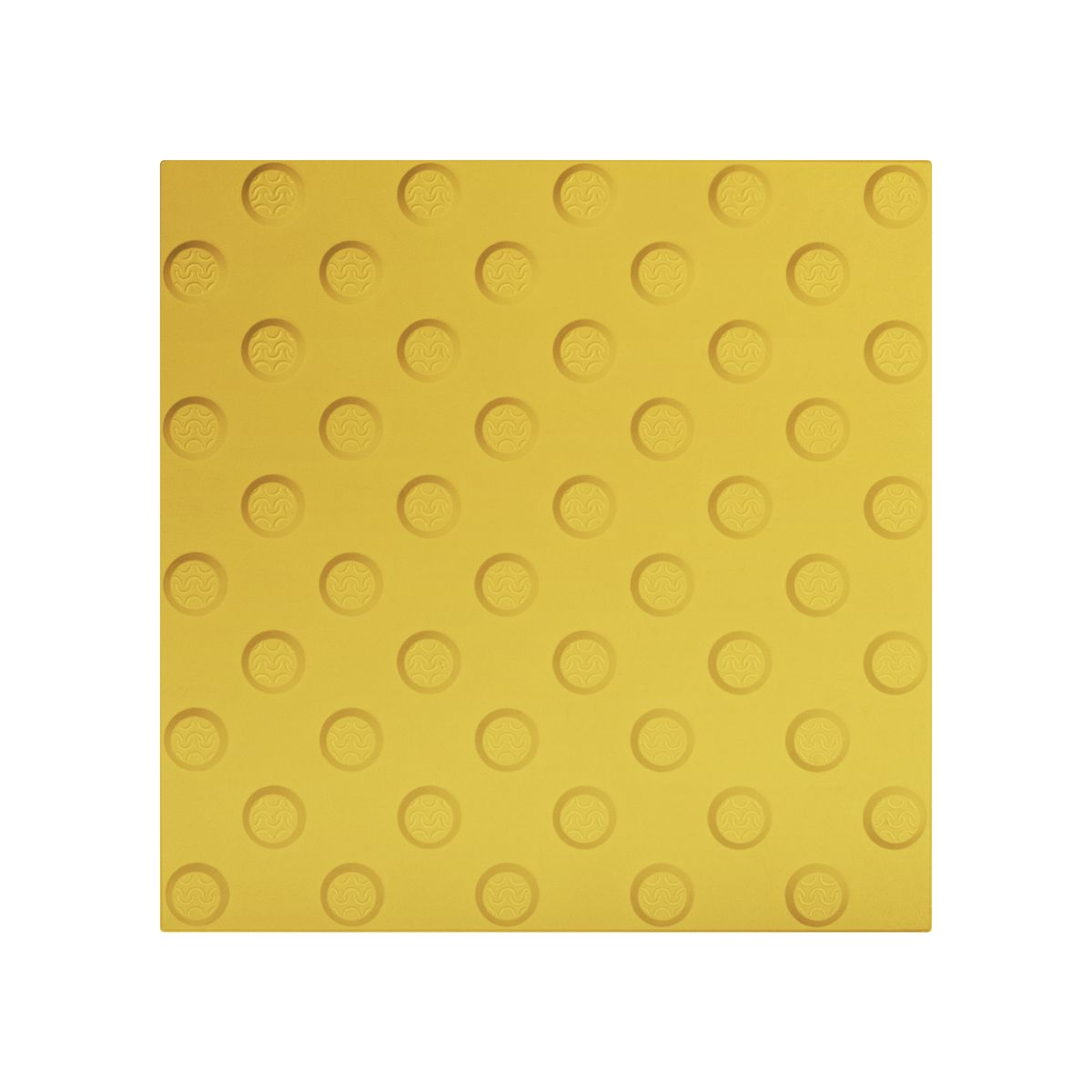

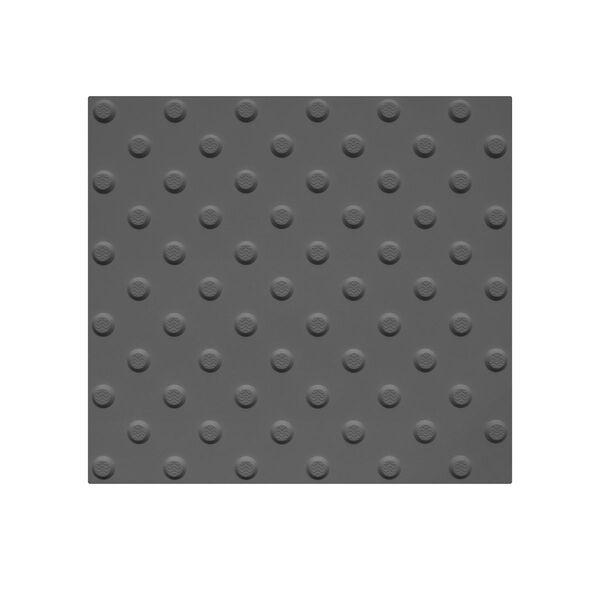

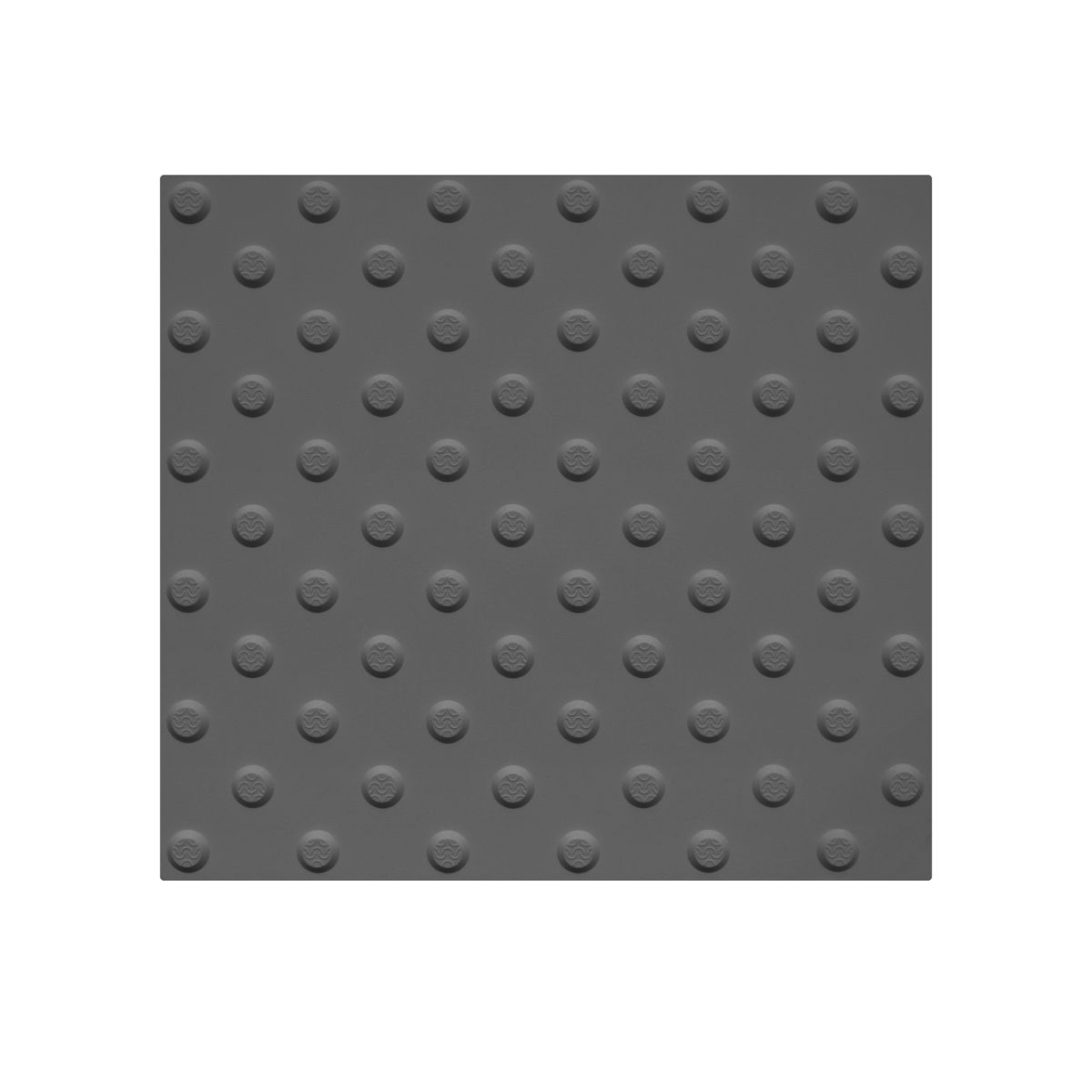

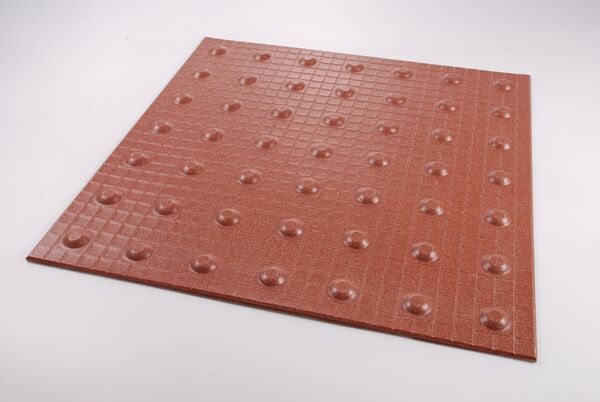

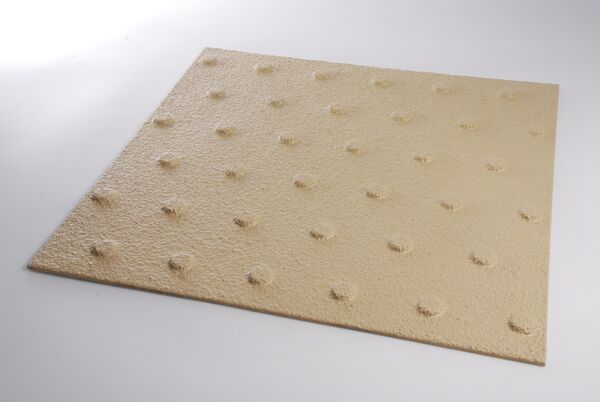

Płytki ostrzegawcze:

  • 450x413mm
  • grubość 2mm krawędź sfazowana
  • wysokość guzików 4mm

lub

  • 300x300mm
  • grubość 2mm krawędź sfazowana
  • wysokość guzików 3mm

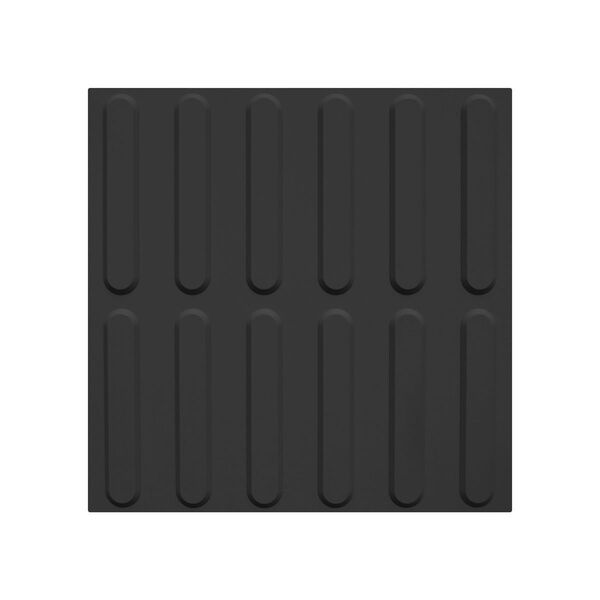

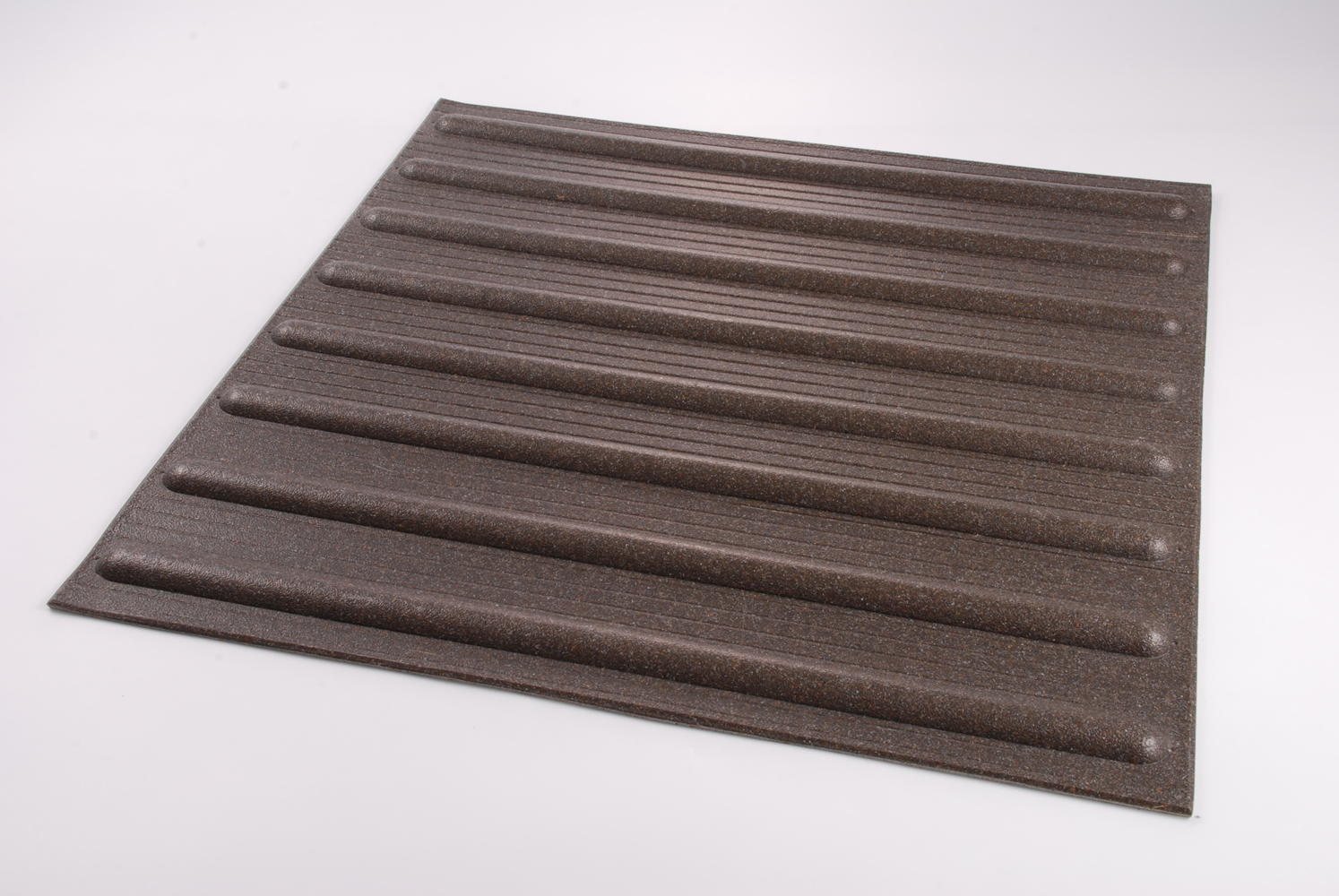

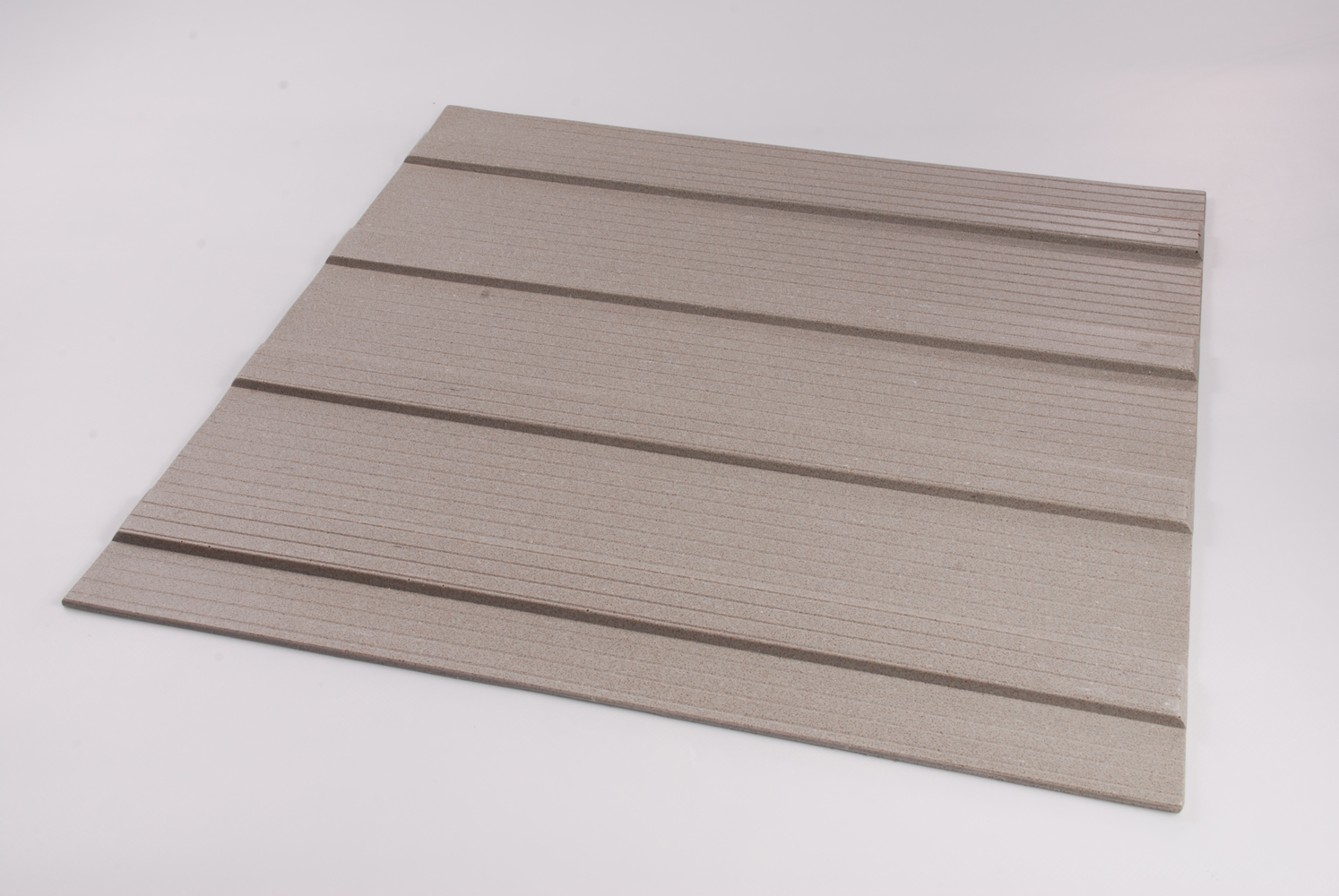

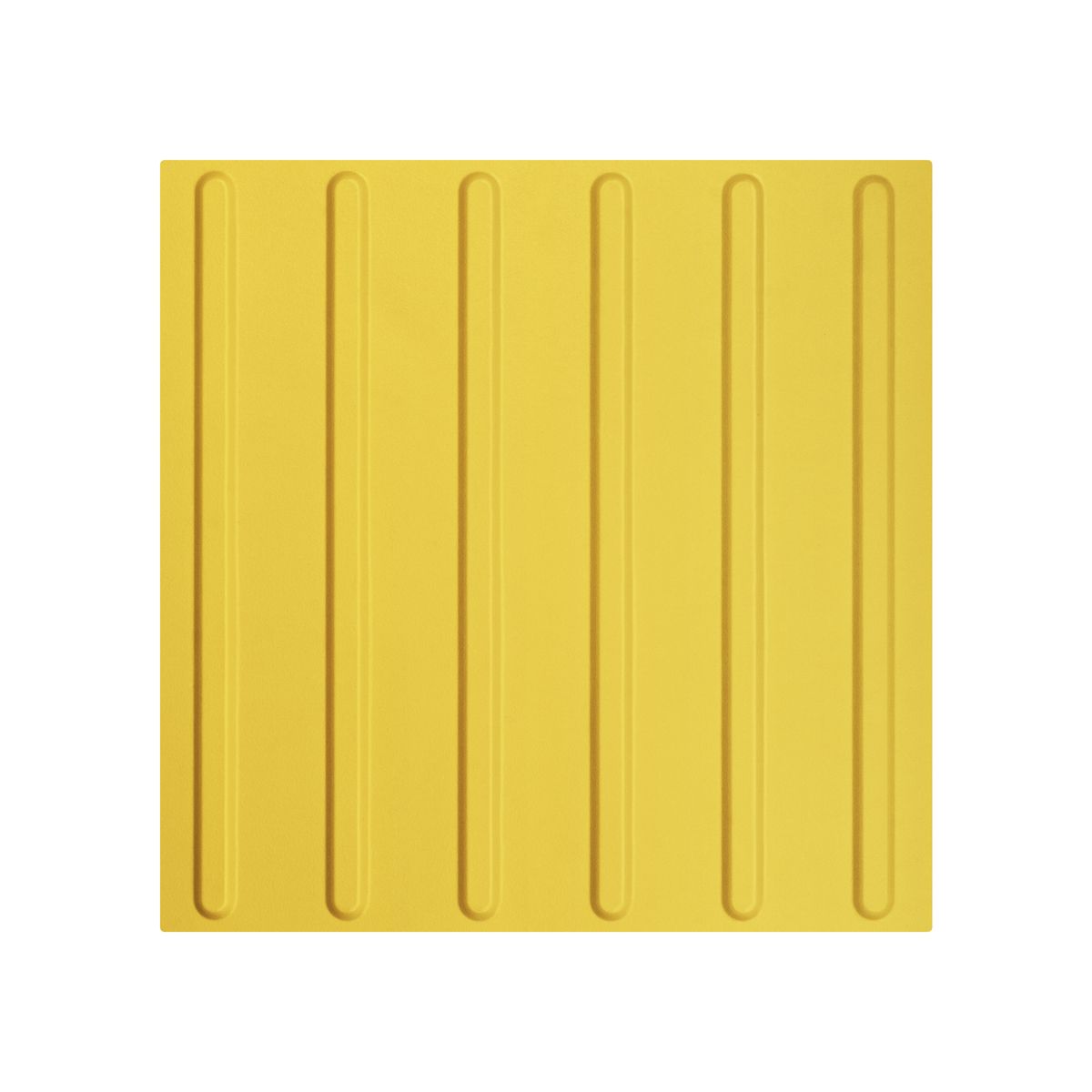

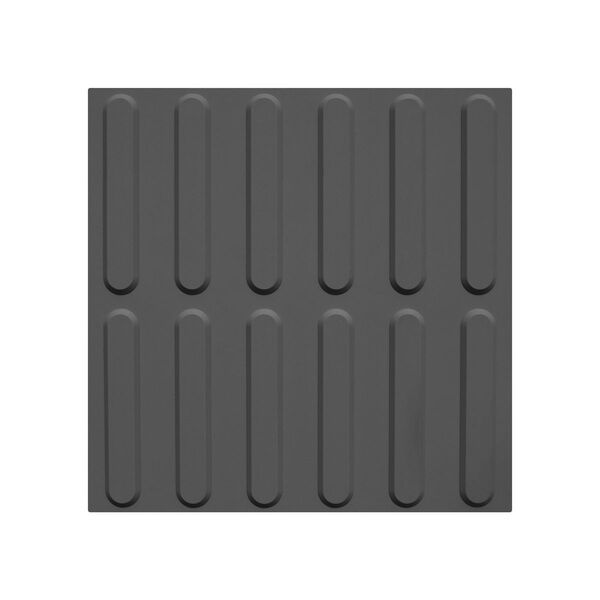

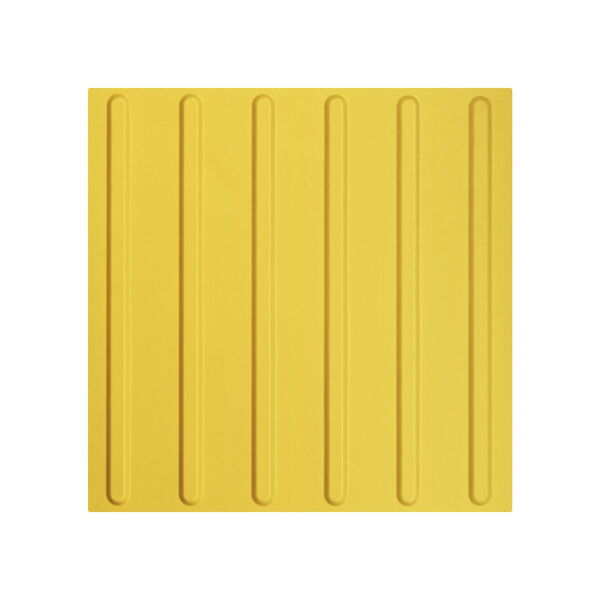

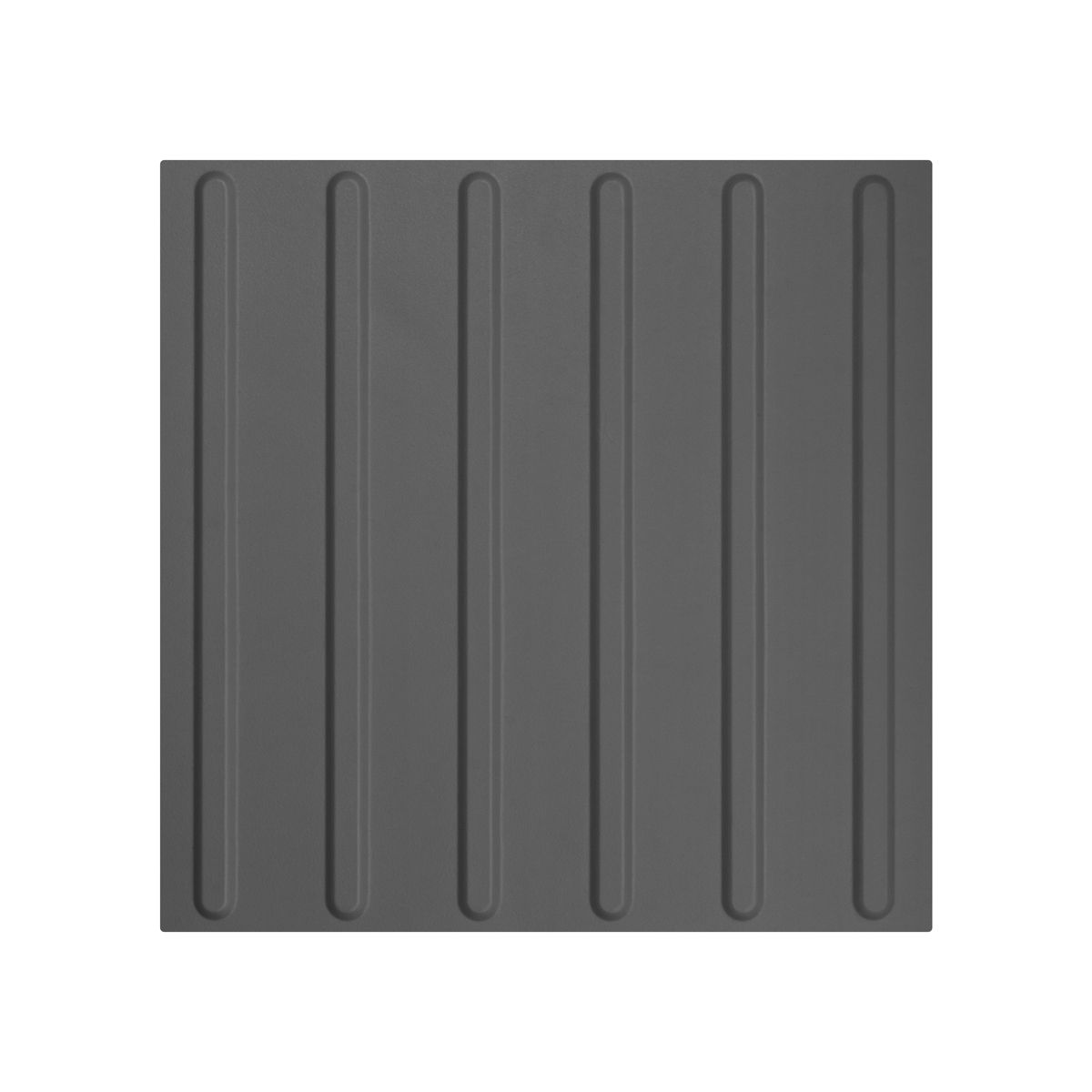

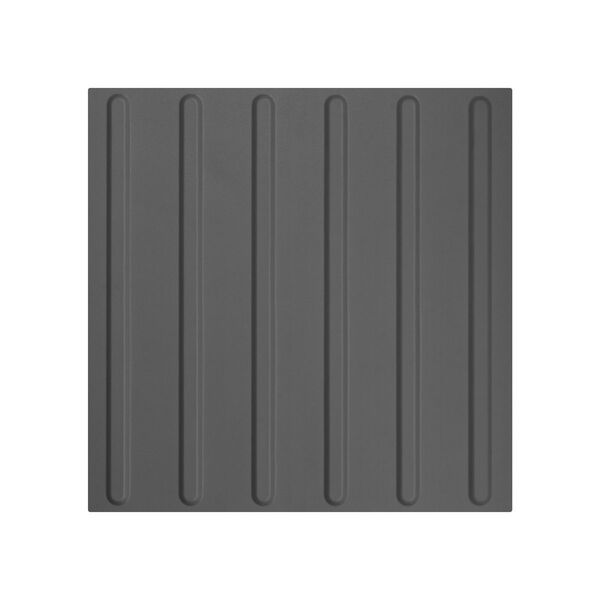

Płytki wytyczające:

  • 400x400mm
  • grubość 2mm krawędź sfazowana
  • wysokość żebra 4,5mm

lub

  • 300x300mm
  • grubość 2mm krawędź sfazowana
  • wysokość żebra 3mm
Kolor:
  • żółty RAL1003,
  • czarny RAL 9004,
  • szary RAL 7004
Rodzaje:
  • ostrzegawcze
  • kierunkowe
Możliwość montażu:
  • klej poliuretanowy
Typowe zastosowania:
  • przejścia dla pieszych
  • stacje pociągowe
  • przed wejściem i zejściem ze schodów
  • budynki użyteczności publicznej

Realizacje Evergrip

Pochwalmy się dobrze wykonaną pracą.

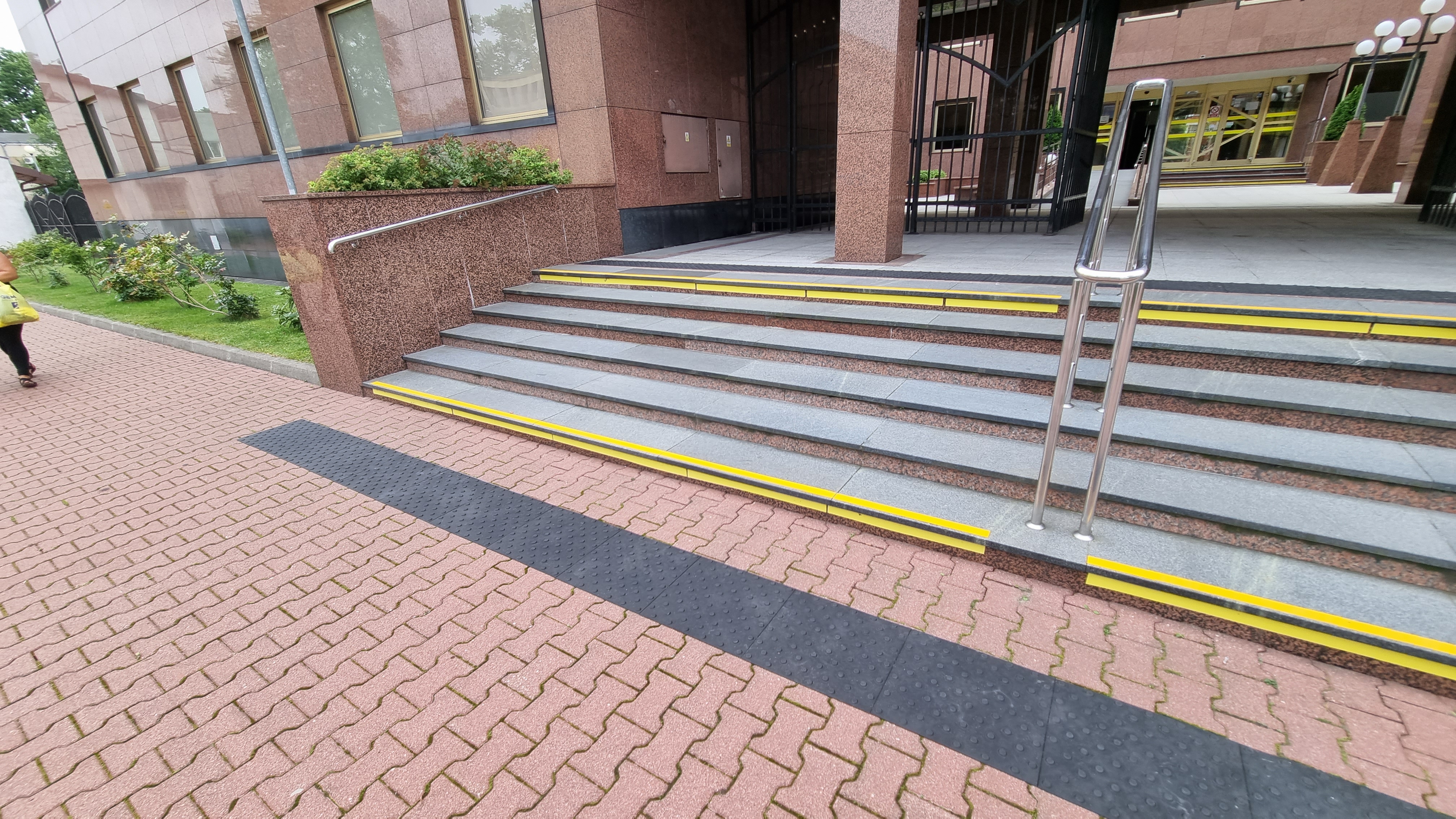

Płytki dla niewidomych - budynek sądu

Problem do rozwiązania: Dostosowanie budynku użyteczności publicznej do użytkowania przez osoby niewidzące i niedowidzące

Czytaj więcej
Płytki dla niewidomych - budynek sądu

Podsumowanie wytycznych PZN

Poniższa tabela została przygotowana w celu przedstawienia kluczowych informacji o płytkach dla niewidomych i słabowidzących. Opracowanie bazuje na wytycznych zawartych w dokumencie  „Projektowanie i adaptacja przestrzeni do potrzeb osób niewidomych i słabowidzących” udostępnionym przez Polski Związek Niewidomych. Tabela ma na celu ułatwienie wyboru odpowiednich produktów dla osób zajmujących się wdrażaniem systemów oznaczeń dotykowych. Zestawiono w niej szczegóły dotyczące różnych typów płytek, miejsc ich zastosowania oraz zalecanych wymiarów, co pozwala na łatwe dopasowanie produktów do wymagań konkretnego projektu.

Link do dokumentu na podstawie którego była przygotowana tabela: https://pzn.org.pl/wp-content/uploads/2015/10/Projektowanie-i-adaptacja-przestrzeni-do-potrzeb-os%C3%B3b-niewidomych-i-s%C5%82abowidz%C4%85cych-pe%C5%82na-wersja.pdf

Miejsce użycia

Typ oznaczenia

Zalecana odległość/wymiary

Uwagi dodatkowe

Źródło

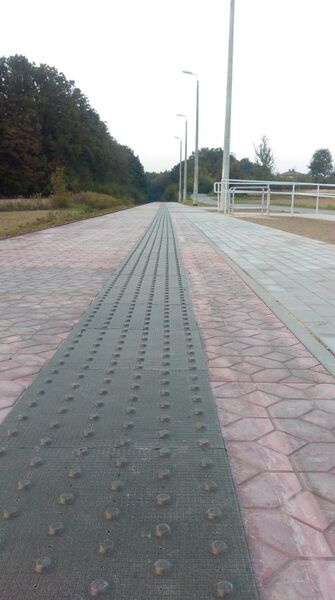

Ciągi komunikacyjne

Faktura kierunkowa

Pasy o szerokości 30-50cm z podłużnymi wypukłościami

Powinny kontrastować fakturą i kolorem z otoczeniem, prowadzić wzdłuż naturalnych linii kierunkowych, np. krawężników.

Strona 20

(pasy prowadzące)



Pola uwagi w ciągach pasów prowadzących

Faktura ostrzegawcza

Pole uwagi powinno być kwadratem o boku minimum 30cm. Pola uwagi powinny być szersze niż pas prowadzący.

Informują o krzyżowaniu lub rozgałęzianiu się pasów kierunkowych lub o zmianie kierunku przemieszczania się

Strona 20

(pole uwagi)



Przejścia dla pieszych

Faktura ostrzegawcza

Opcja 1: Pas ostrzegawczy o szerokości 80–100 cm, ułożony bezpośrednio przy krawędzi chodnika (za krawężnikiem) na całej szerokości przejścia.

Opcja 2: Pas ostrzegawczy o szerokości 50–60 cm, ułożony w odległości 0,5 metra od krawędzi jezdni na całej szerokości przejścia.

Pas ostrzegawczy należy zintegrować z odpowiednio dopasowanym pasem prowadzącym.
Dla przejść dla pieszych zlokalizowanych na drogach o wysokim natężeniu ruchu rekomenduje się zwiększenie szerokości pasa ostrzegawczego do 1–1,2 m.



Strona 23

(oznaczenia przejść dla pieszych)



Przystanki autobusowe i tramwajowe

Faktura ostrzegawcza

Pas ostrzegawczy o szerokości 40-50cm w odległości 50-60cm od krawędzi peronu przystankowego

Dodatkowo należy oznaczyć. Krawędź peronu przystankowego pasem żółtym 10-15cm , pas kontrastowy czarny 10-15cm, powierzchnia szara antypoślizgowa 30cm. Łączna szerokość strefy powinna wynosić 90-110cm

Strona 24

(oznaczenia przejść dla pieszych)

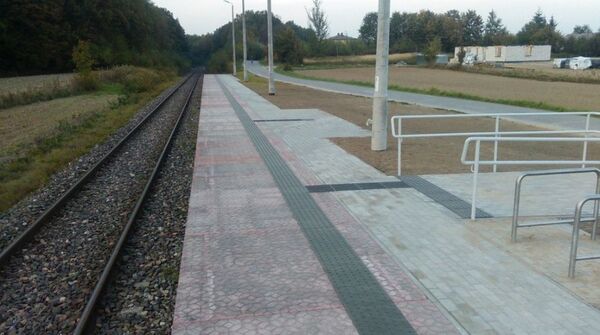

Krawędzie peronów

Faktura ostrzegawcza

Odległość minimum 65cm od krawędzi peronu. Pasy o szerokości 40-60cm

Przed fakturą ostrzegawczą od strony peronu powinien znajdować się kontrastowy pas o szerokości minimum 5cm. Sama krawędź peronu powinna być również oznaczona pasem kontrastowym o szerokości minimum 10cm

Strona 25

(dworce kolejowe, stacje metra, oznaczenia strefy niebezpiecznej na peronach)

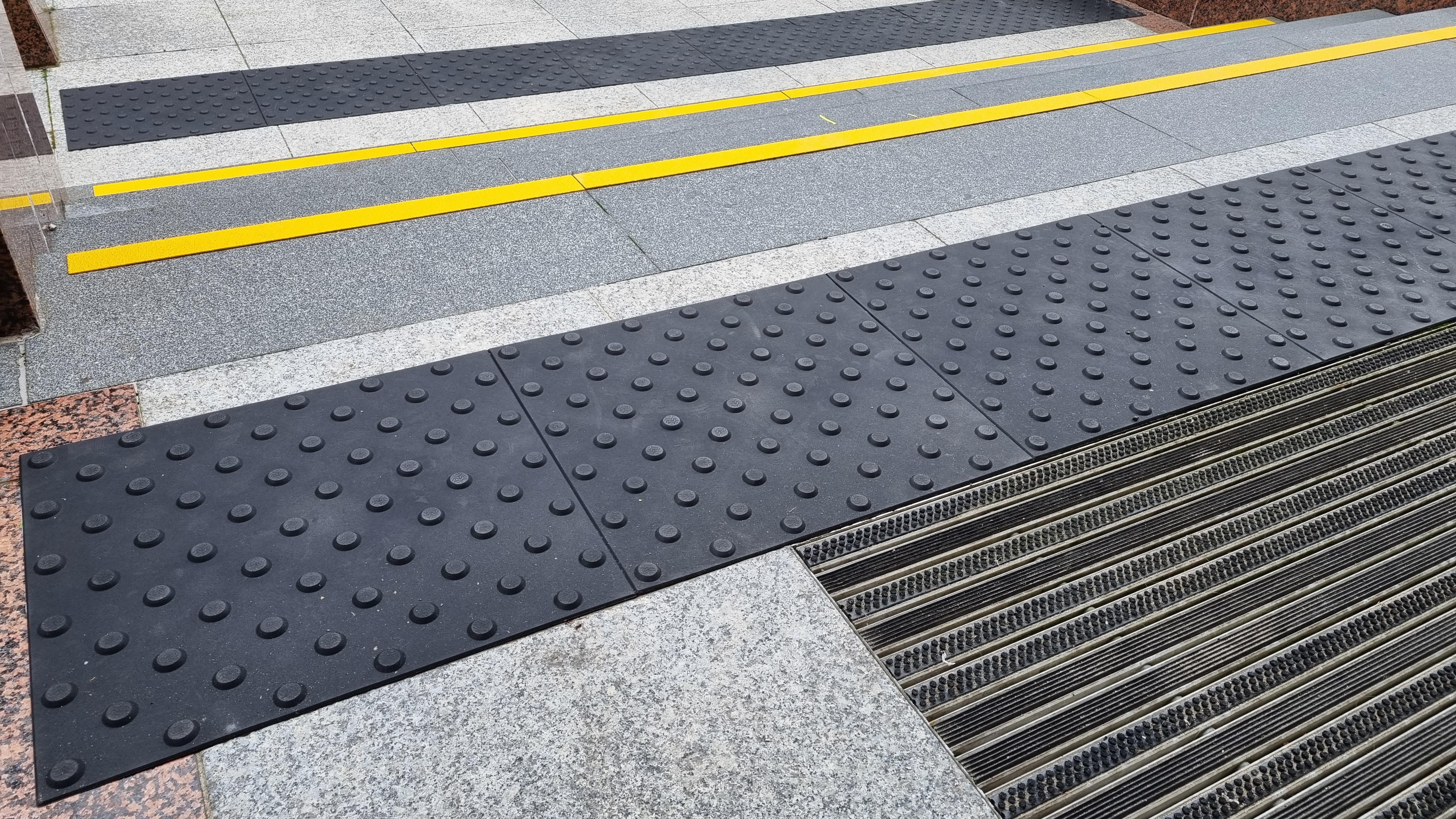

Wejście do budynku

Faktura ostrzegawcza

Pasy ostrzegawcze: szerokość 50 cm, w odległości 50 cm przed i za drzwiami

Powierzchnia przed wejściem musi być utwardzona, antypoślizgowa i wypoziomowana.

Strona 29

(schody stałe)

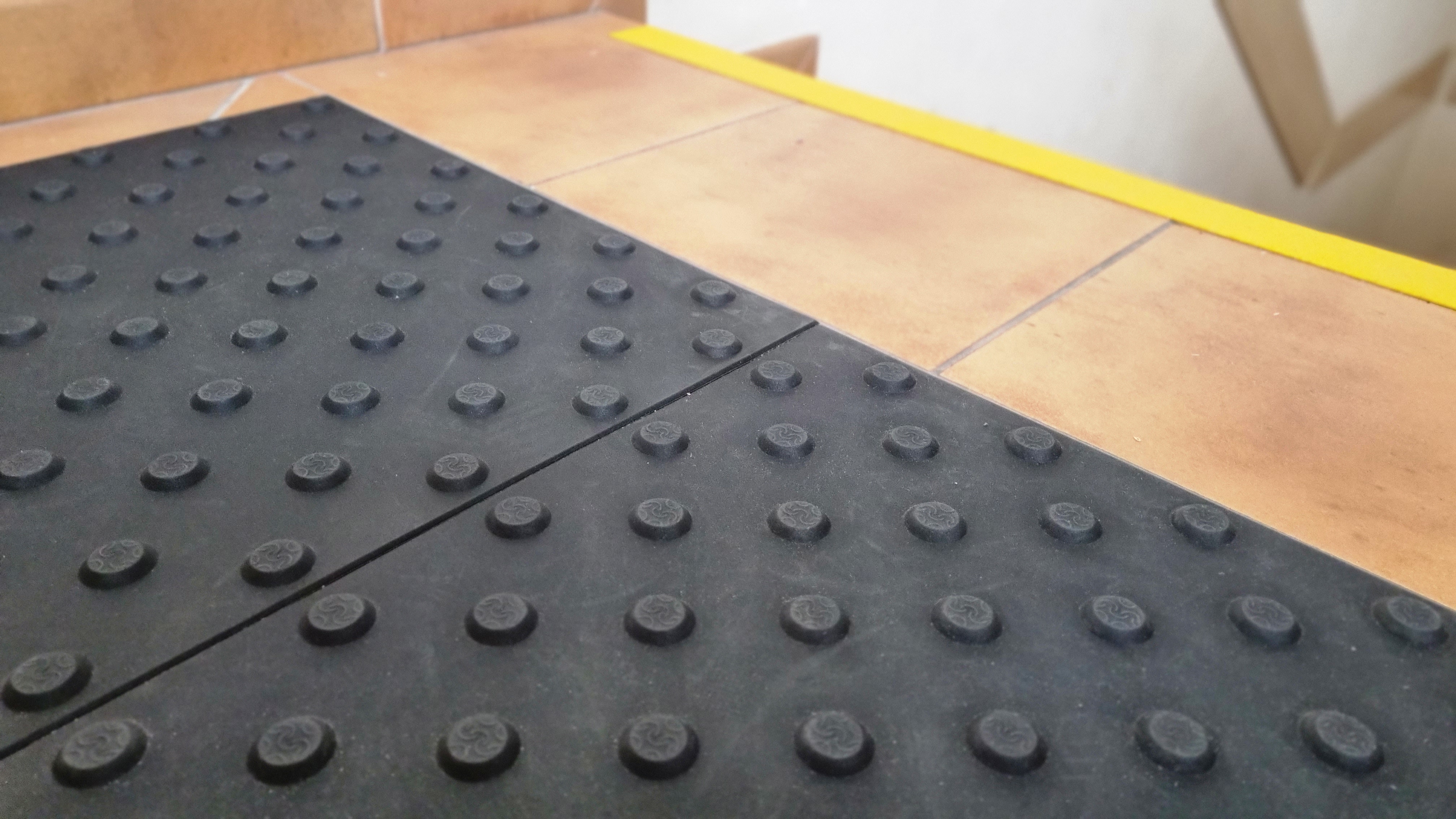

Schody

Faktura ostrzegawcza

Pasy ostrzegawcze: szerokość 40–60 cm; w odległości 50 cm od początku/końca stopni

Oznaczenia muszą być widoczne i kontrastowe, a faktura wyczuwalna dla laski lub pod stopami.

Strona 31

(schody stałe)



Opis produktu:

Oznaczenia podłogowe dla niewidomych są kluczowym elementem zapewniającym dostępność przestrzeni publicznej. Dwa standardowe typy takich oznaczeń to:

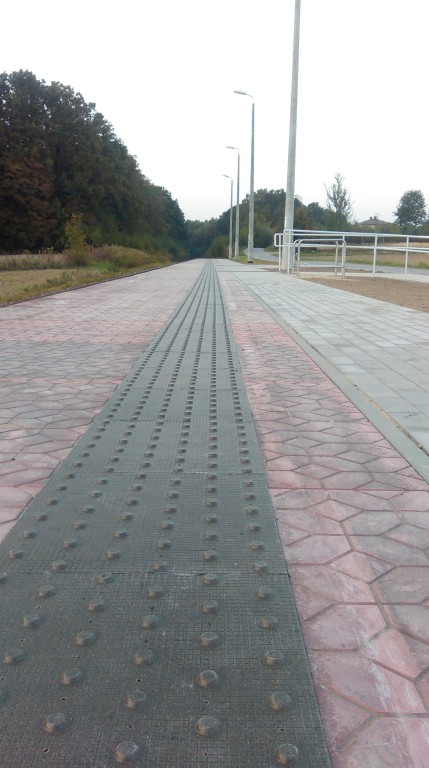

Ścieżki dotykowe:
Są to wypukłe linie umieszczone na podłodze, które prowadzą osoby niewidome wzdłuż wyznaczonego szlaku. Mogą być instalowane w ciągach komunikacyjnych, takich jak chodniki, perony czy przejścia. Dzięki swojej strukturze i kontrastowemu materiałowi są wyraźnie wyczuwalne pod stopami lub laską, co umożliwia osobie niewidomej bezpieczne poruszanie się.

Płytki ostrzegawcze:
Składają się z wypukłych punktów lub innych wzorów, które ostrzegają osoby niewidome o zbliżaniu się do przeszkody, skrzyżowania czy niebezpiecznej strefy (np. krawędzi peronu). Umieszczane są w newralgicznych miejscach, by zasygnalizować konieczność zwiększonej ostrożności.

Fakturowe oznaczenia nawierzchni dla niewidomych

Płytki ostrzegawcze i płytki kierunkowe to produkt dedykowany osobom niewidzącym i niedowidzącym - ich głównym zadaniem jest zabezpieczenie miejsc mogących stanowić potencjalne zagrożenie dla życia lub zdrowia. Pełnią one funkcję informatora sygnalizującego zbliżanie się do niebezpieczeństwa lub zagrożenia. Wykorzystywane w przestrzeniach miejskich płytki z wypustkami dla niewidomych są funkcjonalne i doskonale spełniają swoją rolę. W ofercie sklepu z zabezpieczeniami dostępne są płytki fakturowe w różnych wariantach umożliwiające dopasowanie kształtu wypustek.

Płyty dla niewidomych - trwałość i wydajność

Oznaczenia dla niewidomych są bardzo funkcjonalne i znacznie zwiększają bezpieczeństwo osób niewidomych oraz uczestników ruchu drogowego zmniejszając prawdopodobieństwo wtargnięcia pieszego na drogę. Oferowane przez  Evergrip płytki dla niewidomych cechuje wykonanie z wysokiej jakości, odpornych na zniszczenia mechaniczne (wynikające z intensywnego użytkowania) oraz łatwych do utrzymania w czystości materiałów. Gwarantują one to, że nasze płyty chodnikowe dla niewidomych są inwestycją długoterminową i nieprędko ulegają zniszczeniu.
